2022-10-17
提起“白色家電”，大家都會談及微波爐， 特別是在追求高效便捷生活質量的今天，微波爐高效、安全、省時、節能、簡便的優點，獲得眾人的青睞；但在使用過程中，微波爐設計中如何確保微波不從爐腔內輻射出來造成使用者的危險呢？ 國際電工委員會（IEC）的規定，所有微波爐出廠必須至少有一個聯鎖裝置,而歐姆龍微動開關，可以實現聯鎖監控裝置，確保人們安全；
微波爐的工作原理是什么？歐姆龍微動開關在微波爐中的應用又在哪里呢？
一．微波爐的工作原理
微波爐，是一種利用微波來加熱食物的烹調器具。它包括三個主要器件：磁控管—產生加熱食物的微波能量；波導—將微波能量傳遞到食物上；爐腔—容納食物、防止微波泄露。
微波爐的工作原理就是磁控管通電后將電能轉變成微波，當微波被食物內的極性分子（如水、脂肪、蛋白質、糖等）吸收后，會隨之高頻振動、摩擦生熱。因此，食物會由內而外被加熱。
在微波爐的設計中，要求從門外可以觀察到爐腔內食品加熱的情況，又不能讓微波泄漏出來; 爐門由金屬框架和玻璃觀察窗組成。觀察窗的玻璃夾層中有一層金屬微孔網，并且網孔的大小是經過精密計算，所以完全可以阻擋微波的穿透。但爐門打開時，如何防止微波能量射出的問題呢？由此，微動開關實現的聯鎖裝置巧妙解決這一隱患；
微動開關在微波爐結構中的工作原因：手指按壓開門按鍵，開門按鍵發生位移，觸動旋轉翻版逆時針旋轉帶動旋轉杠桿發生順時針旋轉，進而將上下門鉤彈出聯鎖支架的限位結構，主聯鎖開關和次級聯鎖開關斷開，監控聯鎖開關閉合，爐門被打開。此時，電路完全斷開，微波爐停止工作。
同理，當消費者關閉爐門時，會觸動旋轉翻版的順時針旋轉帶動旋轉杠桿發生逆時針旋轉，此時門鉤會進入鎖鉤孔，主聯鎖開關閉合，監控開關打開，次級聯鎖開關閉合，電路導通，微波爐啟動。
為防止聯鎖開關失靈而電路不能正常斷開和導通，而發生微波直接從爐腔內輻射出來造成危險，在微波爐的電路設計上增加監控開關。萬一出現以上特殊情況，監控開關的導通可以立即形成電路前端短路保護動作，切斷電源，使微波爐無法正常啟動，從而防止了微波泄漏。

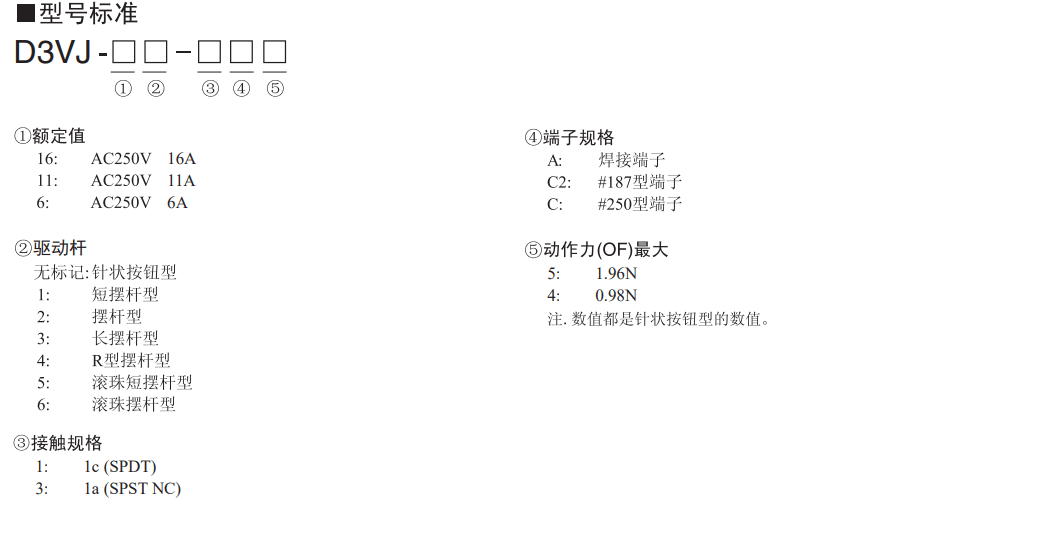

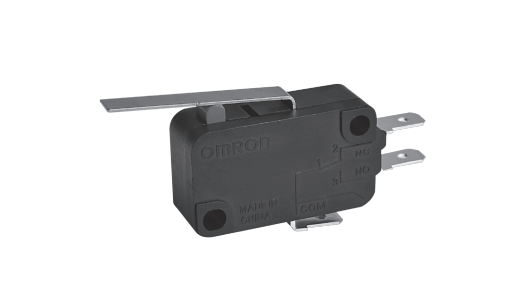

根據國際電工委員會（IEC）規定，所有微波爐出廠必須至少有一個聯鎖裝置。歐姆龍D3VJ系列微動開關， 備有16A、11A和6A 型，壽命達100萬次以上。為微波爐聯鎖監控，做好精準限位， 以其歐姆龍國際品質保證，適應國產市場的成本，深受各微波爐制造廠家的信賴。
